Açıklama

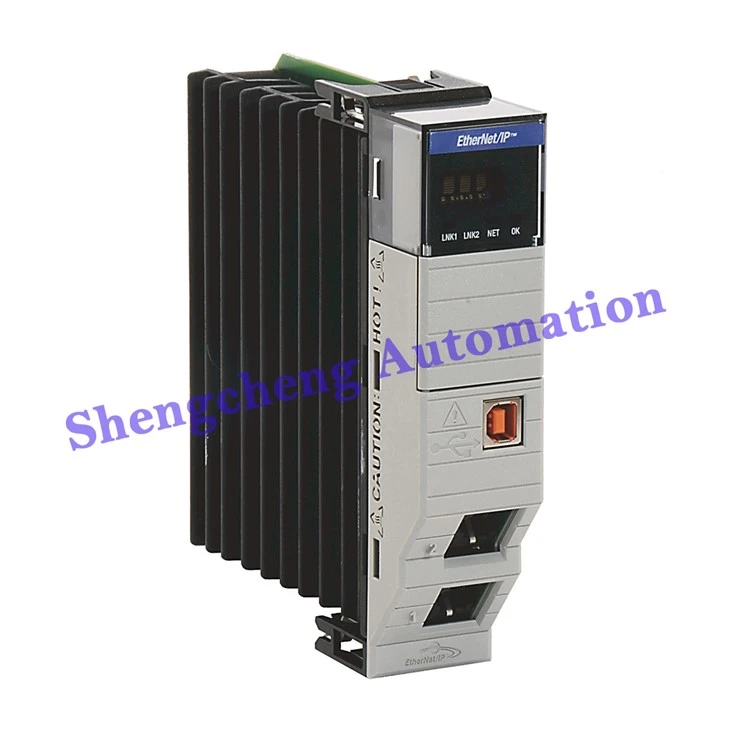

1756-EN2TR Allen-Bradley CLX ENet/IP 100M DLR ModülüControlLogix şasi-tabanlı otomasyon sistemleri için ağ bağlantısı sağlamak üzere tasarlanmış bir ControlLogix EtherNet/IP iletişim modülüdür.

Saha cihazlarıyla doğrudan arayüz oluşturan standart G/Ç modüllerinin aksine, 1756-EN2TR, kontrol mimarisi içerisinde bir iletişim köprüsü olarak çalışır. ControlLogix platformlarını EtherNet/IP ağlarına bağlayarak kontrolörlerin, uzak I/O raflarının, operatör arayüzlerinin, sürücülerin ve diğer endüstriyel cihazların Ethernet tabanlı bir altyapı üzerinden veri alışverişi yapmasına olanak tanır.

Çift Ethernet bağlantı noktaları ve Cihaz Düzeyinde Halka (DLR) özelliği ile modül, ağ kullanılabilirliği ve esnek topolojinin önemli olduğu endüstriyel sistemlerde yaygın olarak kullanılır. Mevcut otomasyon ağlarının bakımı ve kurulu iletişim modüllerinin değiştirilmesi için sıklıkla talep edilen ControlLogix yedek parçası olmayı sürdürüyor.

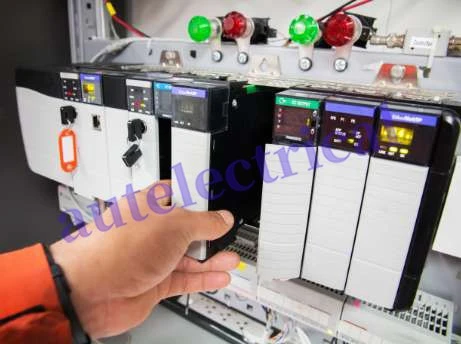

Schematic diagram of automated PLC parts.jpg

Teknik Özellikler

Parametre	Şartname
Marka	Allen-Bradley
Ürün Ailesi	ControlLogix
Modeli	1756-EN2TR
Ürün Tipi	EtherNet/IP Haberleşme Modülü
İletişim Ağı	Ethernet/IP
Ağ Arayüzü	Çift Bakır Ethernet Bağlantı Noktaları
Ethernet Bağlantı Noktası Türü	RJ45
İletişim Hızı	10/100 Mb/sn
Ethernet Bağlantı Noktası Sayısı	2
Ağ Topolojisi Desteği	Cihaz Düzeyinde Zil (DLR)
Montaj Tipi	ControlLogix Şasi
Yuva Genişliği	Tek Yuva
TCP Bağlantıları	128'e kadar
CIP Bağlantıları	256'ya kadar
Arka Panel Akım Çekişi	1A @ 5,1VDC
24V DC Akım Çekişi	3 mA
Güç Dağılımı	5.1 W
Termal Dağılım	17,4 BTU/saat
Kablo Uyumluluğu	Kategori 5 Ethernet Kablosu
Muhafaza Tipi	Açık Stil
İletişim Protokolü	TCP/IP, Ethernet/IP

ControlLogix Sistemleri İçinde Ağ İşlevi

1756-EN2TR, ControlLogix arka paneli ile harici endüstriyel ağlar arasında Ethernet iletişim arayüzü görevi görür.

Tipik bir iletişim yolu şunları içerebilir:

Sistem Katmanı	İşlev
ControlLogix Kontrol Cihazı	Kontrol uygulamasını yürütür
1756-EN2TR	EtherNet/IP ağ erişimi sağlar
Endüstriyel Ethernet Ağı	Cihazlar arasında veri aktarımı
Uzak Cihazlar	Değişim kontrolü ve durum bilgileri

Modül, ControlLogix kasasının mevcut kontrolör platformunu değiştirmeden dağıtılmış otomasyon ekipmanıyla iletişim kurmasına olanak tanır.

İhtiyacınız olan sürümü bulamıyor musunuz?

Lütfen bizimle iletişime geçin.

Çift-Bağlantı Noktalı Ethernet ve DLR Özelliği

1756-EN2TR'nin temel özelliklerinden biri çift bağlantı noktalı Ethernet tasarımıdır.

Tek-bağlantı noktalı iletişim modülleriyle karşılaştırıldığında, çift-bağlantı noktalı yapılandırma, cihazların halka düzeninde bağlandığı ağ düzenlerini destekler.

Özellik	Fayda
İki Ethernet Bağlantı Noktası	Esnek ağ bağlantısı seçenekleri
DLR Desteği	Halka-tabanlı Ethernet mimarilerini etkinleştirir
10/100 Mbps İletişim	Standart endüstriyel Ethernet altyapısını destekler
ControlLogix Entegrasyonu	Doğrudan şasi-tabanlı kurulum

Bu tasarım, modülü iletişim sürekliliği ve yapılandırılmış Ethernet ağı gerektiren otomasyon sistemleri için uygun hale getirir.

Electrical automation component diagram.jpg

Ortak Endüstriyel Uygulamalar

1756-EN2TR, otomasyon bileşenleri arasında Ethernet tabanlı iletişim gerektiren ControlLogix kurulumlarında yaygın olarak bulunur.

Tipik uygulamalar şunları içerir:

Uzak G/Ç iletişimi
ControlLogix ağ genişletmesi
HMI iletişimi
Endüstriyel sürücü bağlantısı
Fabrika Ethernet altyapısı
Makine otomasyon ağları

Mevcut tesisler için bu modül genellikle kurulu bir iletişim yolunun onarılması gerektiğinde doğrudan donanım değişimi olarak satın alınır.

ControlLogix Haberleşme Modülleri İçerisinde Karşılaştırma

Modeli	İletişim Özelliği
1756-ENBT	EtherNet/IP iletişimi
1756-EN2T	Tek Ethernet portlu EtherNet/IP
1756-EN2TR	Çift bağlantı noktalı ve DLR destekli EtherNet/IP
1756-EN3TR	Daha yüksek performanslı EtherNet/IP iletişimi

1756-EN2TR, ControlLogix platformunda çift Ethernet bağlantısı gerektiren uygulamalar için konumlandırılmıştır.

SSS

S1: 1756-EN2TR modülünün ana işlevi nedir?

ControlLogix sistemleri için EtherNet/IP iletişimi sağlayarak endüstriyel ağ veri alışverişini sağlar.

S2: Bu modülde DLR desteği ne anlama geliyor?

DLR, endüstriyel Ethernet sistemlerinde iletişim güvenilirliğini artırmak için halka-tabanlı ağ yedekliliğine olanak tanır.

S3: 1756-EN2TR'yi hangi platform kullanıyor?

Allen-Bradley ControlLogix PLC ve Kontrol Cihazları mimarisinde kullanılır.

S4: Hangi iletişim hızını destekliyor?

100 Mbps endüstriyel Ethernet iletişimini destekler.

S5: Bu modül genellikle nerede uygulanır?

Fabrika otomasyonunda, dağıtılmış kontrol sistemlerinde ve endüstriyel ağ ortamlarında kullanılır.
